Fuentes Hídricas del Distrito de Riego Arenal
Tempisque.
|
|
El almacenamiento de las abundantes aguas superficiales
de la cuenca del río Arenal y la cuenca del río Cote, ambas de la vertiente
Caribe, cuya precipitación promedio anual es de 4260 mm, se logró por medio
de la edificación de la presa Sangregado en el
sector de la Fortuna de San Carlos y el desagüe de las aguas del lago Cote
por un túnel al embalse Arenal, que es el embalse de mayor capacidad en el
país. Todo esto, con el objetivo de trasvasar estos importantes recursos
hídricos a la cuenca del río Tempisque en la vertiente Pacífico, de condiciones
de lluviosas menos favorables (1550 mm de precipitación promedio anual),
para el aprovechamiento de este recurso en el complejo hidroeléctrico
ARDESA (3 Plantas Hidroeléctricas en cascada) del Instituto Costarricense
de Electricidad (ICE) y posteriormente en la irrigación en Distrito de
Riego Arenal Tempisque.
Proyecto hidroeléctrico en cascada Arenal-Dengo-Sandillal
1. Embalse regulatorio Sandillal.
2. Planta hidroeléctrica Sandillal.
3. Río Santa Rosa.
4. Río Magdalena.
5.
Presa
derivadora del DRAT.
Generado = Caudal turbinado por el ICE.
Derivado = Vertido a los canales Sur y Oeste.
Parte del caudal no aprovechado es el que se
podría almacenar en un futuro embalse del Río Piedras para ser conducido
hacia el Proyecto PAACUME.
Otras fuentes hídricas complementarias del
proyecto de riego son las concesiones de los ríos Corobicí,
Cañas y Paso Ancho, hacia diferentes canales del DRAT. En la actualidad se
encuentra en estudio la construcción de un trasvase desde el río Tenorio
hacia el Canal del Oeste.
|
|
Componentes
del DRAT
|
|
El DRAT cuenta con una superficie habilitada con los
servicios de riego por gravedad y bombeo, y agua para piscicultura que
ronda las 29.500 ha, con una red de
infraestructura hidroagrícola que incluye: 4 presas derivadoras,
343 km de canales de riego y tuberías de baja presión, 139 km de canales de
drenaje, 310 km de caminos y cerca de 2680 estructuras hidráulicas
complementarias. En total se beneficia a cerca de 1.000
productores de forma directa y a otra gran cantidad de ciudadanos de forma
indirecta.
Con fines administrativos y de operación el DRAT se
subdivide en 6 subdistritos de riego, que son:
Cañas, Lajas, Abangares, Piedras, Cabuyo y Tempisque, estos a su vez se
subdividen en un total de 24 sectores hidráulicos. A continuación
se detallan los componentes principales que posibilitan la operación del
Distrito de Riego.
|
|
Presas derivadoras.
|
|
Una presa derivadora es una obra hidráulica de
captación de la corriente superficial de un río, consiste en la
construcción permanente de un dique vertedor que se interpone como un
obstáculo en todo el ancho del cauce de un río, con el objetivo de represar
y elevar el nivel de las aguas para redirigir por gravedad una porción del
flujo hacia las tomas o bocatomas de los canales en una margen o en ambas
márgenes del cauce, los excedentes que no son requeridos para el proyecto
vierten sobre la presa y continúan por el río.
La presa derivadora principal es la Ing. Miguel
Pablo Dengo Benavides (en honor a este Ing. Director del proyecto
hidroeléctrico del ICE que perdió la vida en una inspección de la
construcción del embalse Arenal) concluida en el año 1983, se ubica 150
metros aguas abajo de la confluencia de los ríos Santa Rosa y Magdalena,
sobre el cauce del Magdalena, esta se compone de un dique vertedor para
excedencias, una viga puente y 2 bocatomas para los canales principales o
primarios, la cota de operación de la presa es de 55 msnm, en esta se
distribuye por gravedad parte de los caudales turbinados por el ICE hacia
los canales principales o primarios, según las demandas o necesidades
hídricas del DRAT para los cultivos y la piscicultura.
Cada bocatoma está compuesta por una compuertas radial de 5 x 7.5 m para regular el flujo
hacia los canales primarios y por una compuerta vagón cuyo fin es la
limpieza periódica de sedimentos y troncos que arrastra el cauce del río
Magdalena, ambas compuertas funcionan con electricidad. Adicionalmente la
bocatoma de la margen derecha cuenta con una toma de refuerzo compuesta con
dos compuertas radiales de 3 x 3 m accionadas por engranajes manuales.
Presa derivadora Ing. Miguel Pablo Dengo Benavides
en el cauce del río Magdalena.
Otras presas derivadoras construidas en el
proyecto, de menor tamaño y operadas mediante mecanismos de izaje manual son: la presa del río Corobicí
con una toma de canal en su margen derecha hacia el Canal Oeste, la presa
en el río Cañas con una toma de canal en su margen izquierda para abastecer
parte del subdistrito Lajas y la presa en la
Quebrada Cangrejal con una toma en su margen izquierda para derivar una
porción de las aguas hacia el sector de Higuerón.
|
|
Red de canales de riego y drenaje.
|
|
Un canal de riego es una vía fluvial natural ó de conducción construida por el hombre que permite el
trasiego de agua entre dos puntos longitudinales entre los que se tiene una
diferencia de nivel vertical, con lo cual el fluido se mueve por acción de
la gravedad, desde un sitio de captación, hasta las parcelas agrícolas. La
red de canales de riego del DRAT está compuesta por dos canales abiertos
principales o primarios que son los canales Oeste y Sur.
Canal Oeste: Como lo indica su nombre su trazo se
orienta hacia el Oeste, con dominio de irrigación en partes bajas de los
cantones de Cañas, Bagaces, Liberia e incluso por medio de trasvase al río
Tempisque estas aguas son utilizadas también para riego en un sector del
cantón de Carrillo. Posee una
longitud total de 63 km, compuesto por tres tramos de 21 km cada uno, el
primer tramo revestido con una capacidad de conducción de 55 m3/s, el segundo
tramo sin revestimiento con una capacidad de conducción de 15 m3/s y el
tercer tramo de 21 km en tierra y con una capacidad de conducción inicial
de 12 m3/s.
Canal Sur: Se construyó con dirección sur-este y
conduce aguas para riego y piscicultura hacia partes bajas de los cantones
de Cañas y Abangares. Presenta una longitud total de 40,5 km, compuesto por
dos tramos, el primer tramo de 8,5 km revestido con una capacidad de
conducción de 30 m3/s y el segundo tramo de 32 km revestido con una
capacidad de conducción inicial de 15m3/s.
Canal Sur (izquierda) - Presa derivadora (centro)
- Canal Oeste (derecha)

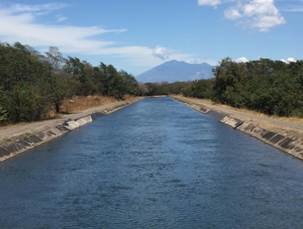

Canal Oeste tramo I (Izquierda) - Revestimiento de
Canal Sur tramo II (Derecha)
Adicionalmente a partir de los canales primarios se
deriva la red secundaria de canales con una longitud total de 240 km,
compuesta por una cantidad de 119 unidades entre canales abiertos y
tuberías de baja presión para conducir las aguas hacia los distintos
sectores hidráulicos y parcelas agrícolas. Los canales secundarios son de
menor capacidad, algunos de los cuales se encuentran construidos en tierra.
Por otra parte, para la evacuación de las aguas en
exceso de las parcelas y de la escorrentía generada por las
precipitaciones, el DRAT cuenta con una red de canales de drenaje de 139
km. Asociados a los canales de riego y de drenaje existe una red de 310 km
de caminos que posibilitan el acceso para la operación, el mantenimiento y
las reparaciones de los canales y de la infraestructura hidráulica complementaria.

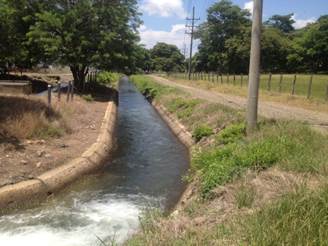

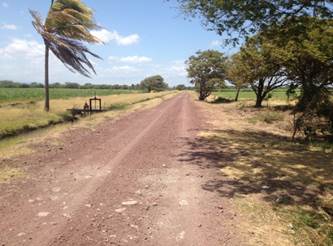

Canal Sur 06, Red Secundaria (Izquierda) - Camino
del Canal Oeste 07-05 (Derecha).
|
|
Estructuras
hidráulicas
|
Para el correcto funcionamiento y operación de los
canales de riego y drenaje, y tuberías de baja presión el DRAT cuenta con
cerca de 2680 estructuras hidráulicas adicionales como: tomas de canal,
tomas de parcela, estaciones de aforo, represas, sifones invertidos,
caídas, vertedores de excedencias, alcantarillas, desfogues, puentes viales
y de fauna, etc..

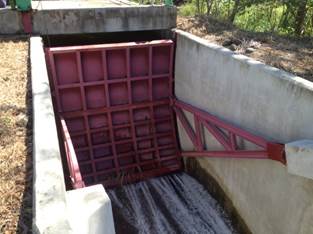

Toma de Canal Sur tramo II con una compuerta
radial de 3 x 3.5 m.

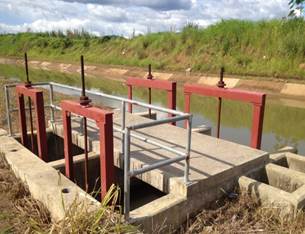

Toma de canal secundario con compuertas
rectangulares de guillotina.
Estación de medición de caudal automática para envió
de información en línea de canal secundario del Canal Oeste tramo I.

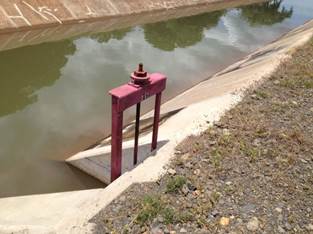

Toma de parcela con compuerta rectangular de
guillotina.
Estructura de medición de caudal de toma de
parcela.

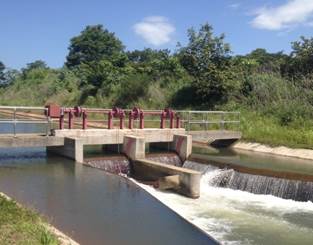

Represa con 2 compuertas radiales.
Entrada de sifón invertido para cruce de un cauce
en el Canal Sur tramo II.
Vertedor lateral de excedencias al río Blanco en
el Canal Oeste tramo I.

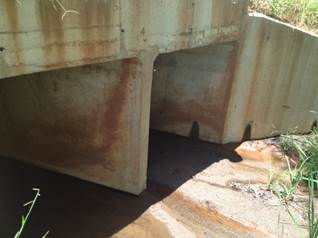

Alcantarilla de cuadro para el cruce de un cauce
por debajo de un canal.
Puente vial para cruzar sobre un canal en el
sector de Hotel de Cañas.
|
|
Etapas constructivas e inversión en el DRAT.
|
|
El proyecto de desarrollo del Distrito de Riego
Arenal Tempisque se ha llevado a cabo en diferentes etapas constructivas durante
las últimas 4 décadas, según la disponibilidad de inversión del estado
costarricense. La inversión total en la construcción del DRAT se estima en
$116 millones.

|
|
Actividades
productivas del DRAT
|
|
La misión del DRAT es la de brindar un servicio de
agua en cantidad y oportunidad que permita el desarrollo sostenible de las
actividades hidroproductivas para el
mejoramiento de la calidad de vida de los habitantes del país.
Así, las actividades principales para lograr el
cumplimiento de la Misión citada giran
en torno a:
Operar el sistema DRAT para brindar el
servicio al público de agua de calidad al total de la demanda según la
disponibilidad del recurso hídrico.
Brindar el mantenimiento y reparaciones necesarias
a la infraestructura del DRAT para asegurar la prestación del servicio
público de agua en la cantidad y calidad requeridas.
Invertir en la mejora de la infraestructura del
DRAT para asegurar la prestación del servicio público de agua en la cantidad
y calidad requeridas.
Gestionar recursos económicos para la ampliación
de la red secundaria del canal del sur Tramo II que permita una expansión
de la superficie regable en el subdistrito
Abangares.
En el DRAT se llevan a cabo diferentes actividades
hidroproductivas que alcanzan buenos rendimientos
gracias a la disponibilidad del recurso hídrico existente, se cultiva la
caña de azúcar, el arroz, forrajes, papaya, piña, sandía, frutales y otros,
además de la existencia de proyectos piscícolas, actividades que en su
conjunto son una valiosa fuente de empleo y desarrollo para la región
Chorotega.
Cuadro 1. Actividades productivas del DRAT
La categoría de patrón corresponde a parcelas que
se consideran como el cultivo más común en el DRAT, en este caso caña de
azúcar, se presenta resumen gráfico de la información de las actividades
productivas.
Estas actividades productivas han generado
encadenamientos comerciales y beneficios sociales que han permitido:
Empleo directo para 4000 mil personas en la
actividad agrícola (estimación de una persona por cada 7 ha) y 1000
personas en la actividad piscícola.
Desarrollo de la cultura del riego en Guanacaste.
Reducción de la migración poblacional en los
cantones de Cañas y Bagaces, con el desarrollo de negocios vinculados
directa e indirectamente a la agricultura.
Utilización de la tierra con diferentes fines productivos
a través del sistema de distribución de las aguas.
Despertar del interés del Estado costarricense
hacia una nueva visión del Recurso Hídrico para el Desarrollo de Guanacaste
y el país.
Uso múltiple del recurso hídrico (energía
eléctrica, riego, piscicultura, y otros).
|
|
Tarifa del servicio de agua del DRAT.
|
|
El DRAT brinda un servicio de distribución de agua
al costo, regulado por la Autoridad de Reguladora de los Servicios Públicos
(ARESEP) y está fijada en ¢2.61/m3 para el segundo semestre del 2020.
La tarifa se ajusta por medio de una solicitud al
regulador, en un proceso que regularmente es quinquenal pero que puede ser
anual o semestral en condiciones especiales; la misma se calcula mediante
la fórmula:
NE = EOMA + EI + EA+ CR
Donde:
NE = Necesidad
de efectivo para la operación, mantenimiento, administración y
desarrollo del DRAT (colones).
EOMA = Egresos
de operación, mantenimiento y administración.
EI = Egresos
asociados al proceso de inversión.
EA = Egresos
ambientales.
CR = Canon
de regulación ARESEP.
|
|
Descarga de documentos y tramites del DRAT.
|
|
Reglamento
del servicio de riego para los distritos
Inscripción
en el plan de riego
Solicitud
del servicio de riego
Reglamento
de Acuicultura DRAT Gaceta No. 45 viernes 10 de marzo del 2023
Formulario
de requisitos para proyectos acuícolas
Formulario
de quejas acuicultura
Hoja
de quejas de riego
|
|
Proyecto SAGIRH - DRAT
|
|
Este es un convenio de cooperación entre la
Universidad de Costa Rica y el DRAT-SENARA para la gestión óptima de los
recursos hídricos, donde se tiene acceso a información SIG de las parcelas,
subdistritos, canales, estructuras, suelos,
hidrografía, evapotranspiración y demandas hídricas de los cultivos entre
otros (https://www.sagirh.ucr.ac.cr/).
|
|
